Weldvision™焊缝检测系统

Weldvision™产品是海之晨和德国 SmartRay公司共同合作在中国推出的3D焊接检测系统。广泛应用于车身、车框架、底盘、电池底盘、钣金等的焊缝检测。海之晨合作的德国 SmartRay公司的3D视觉传感器产品系列丰富；使得很多看似不可能的挑战性检测应用，变成现实；从而帮助我们的客户轻松应对高扫描速度、高分辨率的挑战！
点击这里获取信息
:13296481859
:wuxincan@haizhichen.com

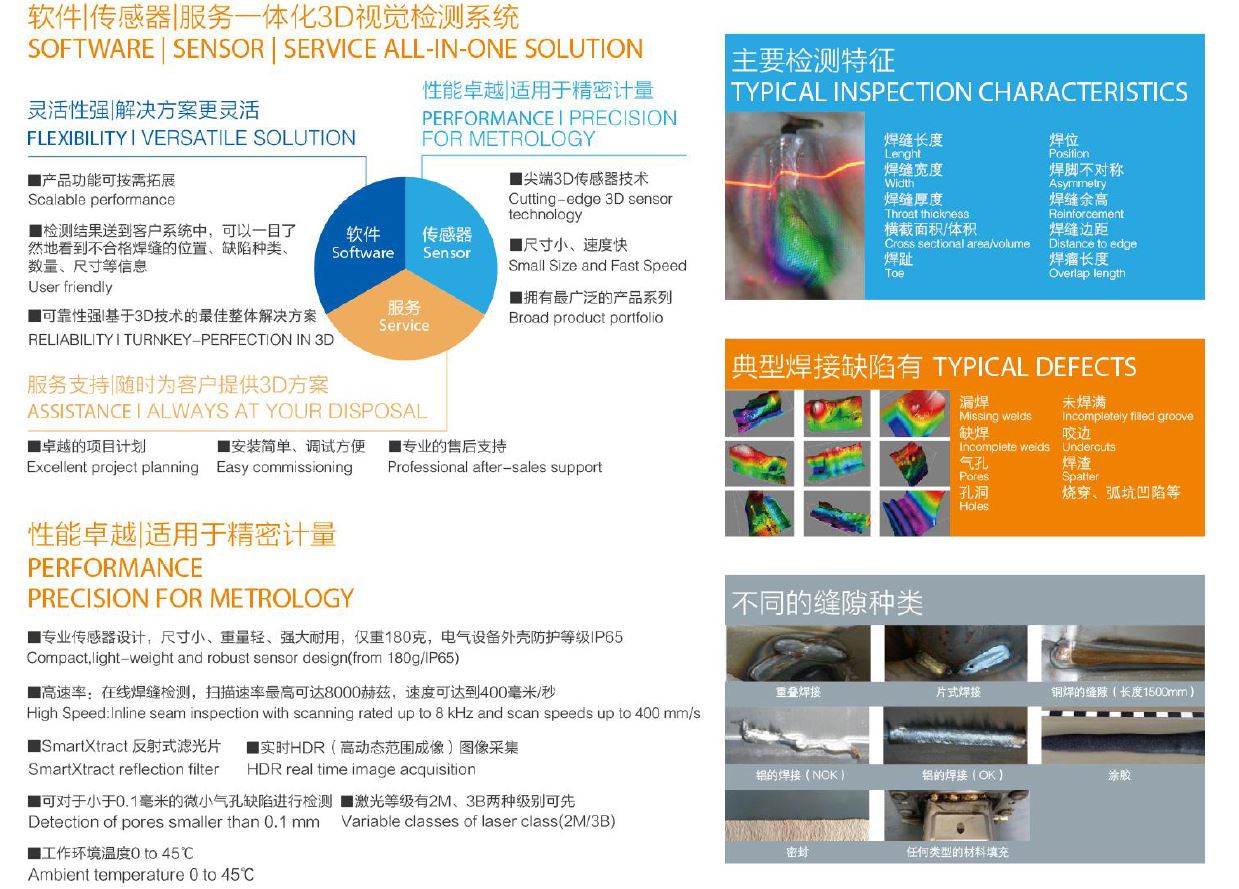

软件 | 传感器 | 服务 一体化3D视觉检测系统

SOFTWARE| SENSOR | SERVICE ALL-IN-ONE SOLUTION


主要检测特征

TYPICAL INSPECTION CHARACTERISTICS

u 焊缝长度

 Lenght

u 焊缝宽度

 Width

u 焊缝厚度

 Throat thickness

u 横截面积/体积

 Cross sectlonal area/volume

u 焊趾

 Toe

u 焊位

 Position

u 焊脚不对称

 Asymmetry

u 焊缝余高

 Reinforcement

u 焊缝边距

 Distance to edge

u 焊瘤长度

 Overlap length


典型焊接缺陷有

TYPICAL DEFECTS

u 漏焊

 Missing welds

u 缺焊

 Incomplete welds

u 气孔

 Pores

u 孔洞

 Holes

u 未焊满

 lncompletely filled groove

u 咬边

 Undercuts

u 焊渣

 Spatter

u 烧穿、弧坑凹陷等

 Cross sectlonal area/volume


不同的缝隙种类

TYPICAL DEFECTS

重叠焊接

片式焊接

铜焊的缝隙（长度1500mm）

铝的焊接(NOK)

铝的焊接(OK)

任何类型的材料填充

性能卓越|适用于精密计量

PERFORMANCE PRECISION FOR METROLOGY

■ 专业传感器设计，尺寸小、重量轻、强大耐用，仅重180克，电气设备外壳防护等级IP65

    Compact,light-weight and robust sensor design(from 180g/IP65)

■ 高速率:在线焊缝检测，扫描速率最高可达8000赫兹，速度可达到400毫米/秒

    High Speed:Inline seam inspection with scanning rated up to 8 kHz and scan speeds up to 400 mm/s

■ SmartXtract 反射式滤光片

    SmartXtract reflection filter

■ 实时HDR（高动态范围成像)图像采集

    HDR real time image acquisition

■ 可对于小于0.1毫米的微小气孔缺陷进行检测

    Detection of pores smaller than 0.1 mm

■ 激光等级有2M、3B两种级别可选

    Variable classes of laser class(2M/3B)

■ 工作环境温度0to 45℃

    Ambient temperature 0 to 45℃

WHAT CAN JOSY DO FOR YOU?

TO BENEFIT FROM A HIGH SPEED 3D INLINE INSPECTION

新一代焊缝检测通系统 JOSY，历经15年的厚积薄发，应对各种焊接皆有办法！
