JOSY●LIGHT 产品是海之晨和德国 SmartRay公司共同合作在中国推出的3D焊接检测系统。广泛应用于锂电池、汽车零部件、车窗、座椅、前后车桥、涂胶、钣金等的焊缝检测。海之晨合作的德国 SmartRay公司的3D视觉传感器产品系列丰富；使得很多看似不可能的挑战性检测应用，变成现实；从而帮助我们的客户轻松应对高扫描速度、高分辨率的挑战！

点击这里获取信息

	:13296481859
	:wuxincan@haizhichen.com

Who is JOSY ?

关于JOSY系列产品

◆ JOSY是非接触式3D视觉检测系统

ls system for non-Contact visual 3D inspection

◆ 适于各种焊接连接工艺

ls suited to all joining technologies

◆ 集“传感器、软件、服务”于一体的完整方案

ls an All-in-One solution of sensors,software and personal service

◆ 尺寸小巧-任何成产线都可整装配合部署性

◆ 价比高-最具成本效益、为客户着想

◆ 坚固耐用-IP65等级装独立坚固外壳

◆ 功能强大-支持高速扫描、高精度检测

◆ 简单易用-自带软件开发包支持快速集成

◆ 产品丰富-提供跨行业多应用3D解决方案

◆ 技术领先-性能卓越、世界一流的激光三角法3D视觉传感器

专注焊缝15年的工匠精神！

展现工业4.0的德国品质！

服务中国2025的制造升级！

YOUR BENEFIT

WITH A HIGH SPEED 3D INLINE INSPECTION

3D高速在线检测，帮助生产制造业客户实现

◆ 检测过程全控制Full ontrol of inspection process

◆ 生产零误差Zero-error production

◆ 检测更快速Faster inspection time

◆ 无需其他检测（例如显微剖切检测）No other additional checks required(microsections)

◆ 降低发生出责问题、产品召回等问题的风险Reduce risks(e.g.liability issues/product recalls)

◆ 降低品控和返修成本Minimize quality and rework costs

◆ 快速获得投资回报Optimized joining processes for a fast ROI

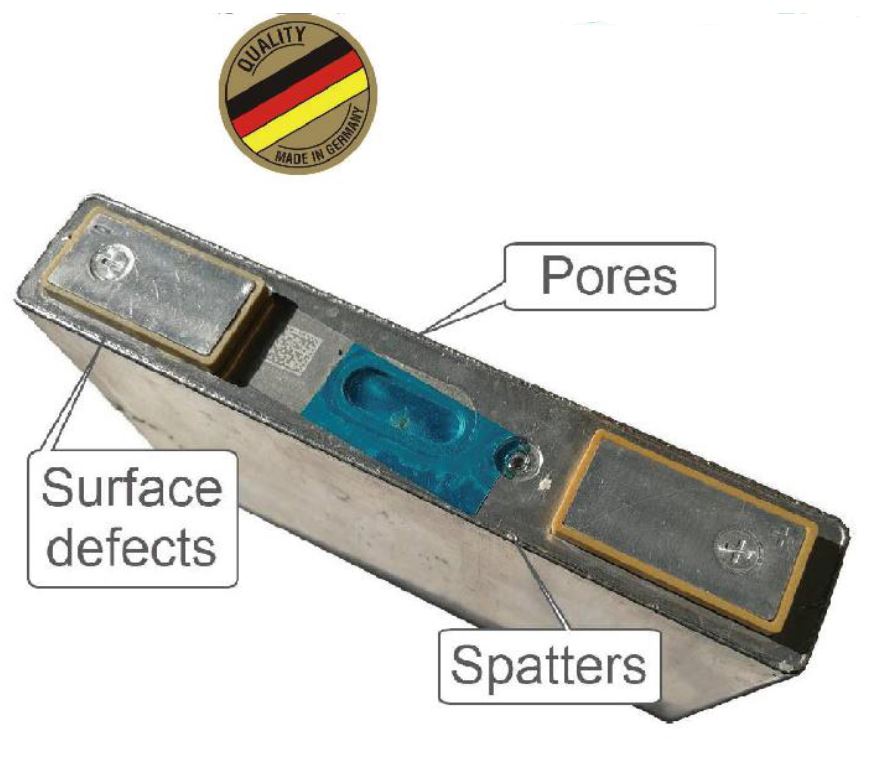

3D视觉在电池封装焊缝检测的应用

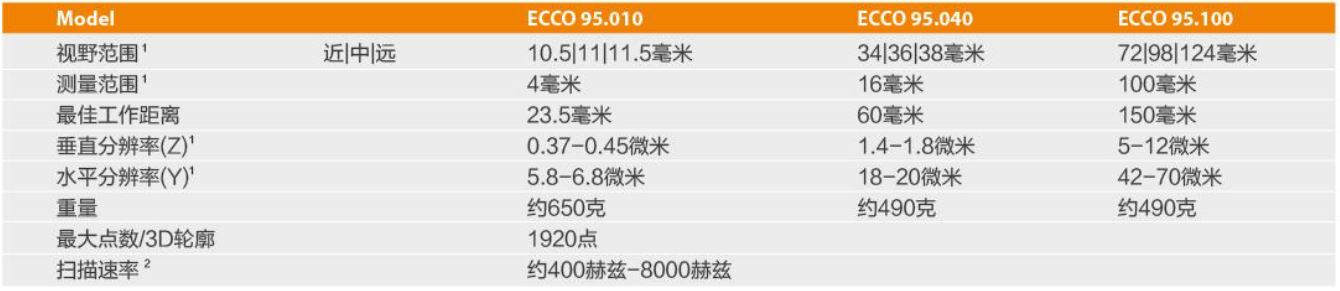

Ｍodel	ECCO 95.010	ECCO 95.040	ECCO 95.100
视野范围（近\|中\|远）¹	10.5 \| 11 \| 11.5 mm	34 \| 36 \| 38 mm	72 \| 98 \| 124 mm
测量范围¹	4 mm	16 mm
最佳工作距离	23.5 mm	60 mm	150 mm
垂直分辨率(Ｚ)¹	0.37 – 0.45 μm	1.4 – 1.8 μm	5 – 12 μm
水平分辨率(Ｚ)¹	5.8 – 6.8 μm	18 – 20 μm	42 – 70 μm
重量	≈ 650 g	≈ 490 g	≈ 490 g
最大点数/3D轮廓	1920	1920	1920
扫描速率²	≈ 400 Hz ~ 8 kHz	≈ 400 Hz ~ 8 kHz	≈ 400 Hz ~ 8 kHz
